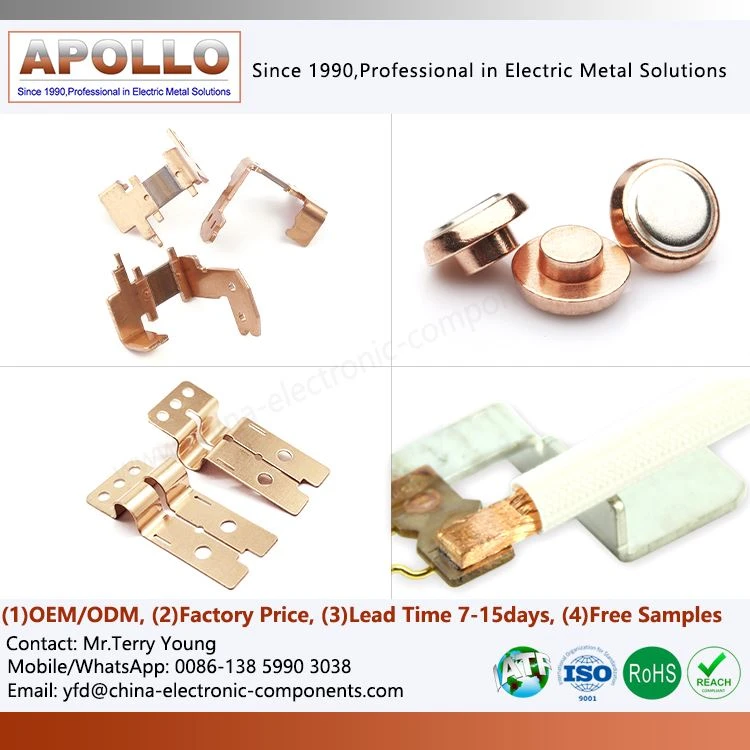

Časť západkového relé

6J13 mangánový medený skrat
Materiál:T2Y2 čistá meď + mangánová meď
Tolerancia hodnoty odporu:±5%
Proces:Zváranie elektrónovým lúčom (EBW), lisovanie
Starnutie:10 hodín pri 120 stupňoch
Strata energie:<50 milliwatts
Ukončenie:K dispozícii sú integrované olovené vodiče

Tento mangánomedený bočník sa vyznačuje vynikajúcou odolnosťou, stabilitou a stálosťou teplotného koeficientu, pričom hrá kľúčovú úlohu pri meraní prúdu a meraní energie.

Výhody produktu:

Stabilná hodnota odporu a koeficient driftu pri nízkej teplote;

Zváranie elektrónovým lúčom zaisťuje nízky prechodový odpor na rozhraní medi-mangán-meď.

Dlhodobé-starnutie zabezpečuje stabilný elektrický výkon.

Vhodné pre nové energetické aplikácie, ako sú merače energie s platbou vopred, systémy AMR, automatické riadiace systémy, zložené spínače, nabíjačky nových energetických vozidiel a skladovanie fotovoltaickej energie.

Prispôsobenie:Mangánové-medené bočníky alebo zostavy prípojníc s rôznymi štruktúrami a špecifikáciami odporu možno prispôsobiť podľa zákazníckych výkresov alebo vzoriek.

Cap Contact
Krytové kontakty sa používajú na spárovanie pohyblivých a statických kontaktov relé, čím sa zaisťuje nízka strata oblúka a spoľahlivé spínanie počas aretácie a uvoľnenia.

Vlastnosti produktu:

Zliatina striebra AgSnO2In2O3 vyrobená špeciálnym procesom vnútornej oxidácie ponúka vynikajúcu vodivosť a odolnosť proti opotrebovaniu, ako aj silné zhášanie oblúka a odolnosť voči oblúku.

Nízka erózia oblúka ho robí vhodným pre prostredia s častým spínaním.

K dispozícii sú prispôsobiteľné tvary (ploché, pologuľové a stupňovité uzávery), ktoré zodpovedajú rôznym štruktúram relé s magnetickým západkou.

Pohyblivý terminál
Pohyblivé svorky sú vnútorné vodivé a prenosové mostíky relé, ktoré vyžadujú vysokú elasticitu a nízku impedanciu.

Presne vyrazené z berýliovej medi alebo berýliovej zliatiny.Vlastnosti a výhody materiálu:

Berýliová meď obsahuje 0,2 % až 2,8 % berýlia a vykazuje vysokú pevnosť, vysokú vodivosť, vysoký limit únavy a odolnosť proti korózii.

Tepelné spracovanie starnutím v roztoku dosahuje optimálnu rovnováhu pevnosti a vodivosti.

Odolné voči iskri -, vhodné pre presné elektrické zariadenia.

Vynikajúce elastické zotavenie a vlastnosti proti{0}}opotrebeniu zaisťujú stabilné uzavretie kontaktu a presnú prevádzku.

Typické aplikácie:
Lisovacie diely z berýliovej medi sa široko používajú v termostatoch, mikromotoroch, relé, počítačových konektoroch, spínacích jazýčkoch a automobilovej elektronike.

Zostava na zváranie pleteným drôtom
Táto zostava využíva flexibilný drôt privarený k medenej konštrukcii svoriek a používa sa na prúdovú dráhu a systém vťahovania-v rámci relé s magnetickou západkou.Technické vlastnosti:

Vysoko flexibilná pletená drôtená štruktúra odoláva opakovanej magnetickej príťažlivosti.

Zváracie procesy, ako je spájkovanie alebo odporové zváranie, poskytujú krátku vodivú dráhu a nízke tepelné straty.

Účinne znižovať vplyv mechanických vibrácií na elektrický výkon;

Na zabezpečenie konzistentnej vodivosti, stability zvyšovania teploty a mechanickej odolnosti naprieč všetkými západkovými relé XIAMEN APOLLO využíva systémy diferencovaných materiálov a zodpovedajúce techniky spracovania pre rôzne komponenty. Nasleduje popis materiálových vlastností a výrobných procesov pre každý kľúčový komponent.

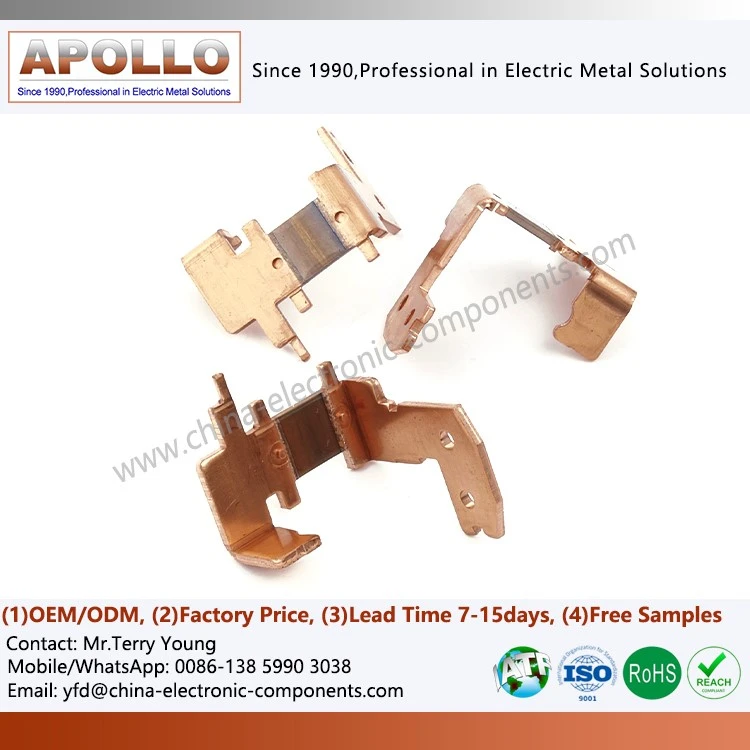

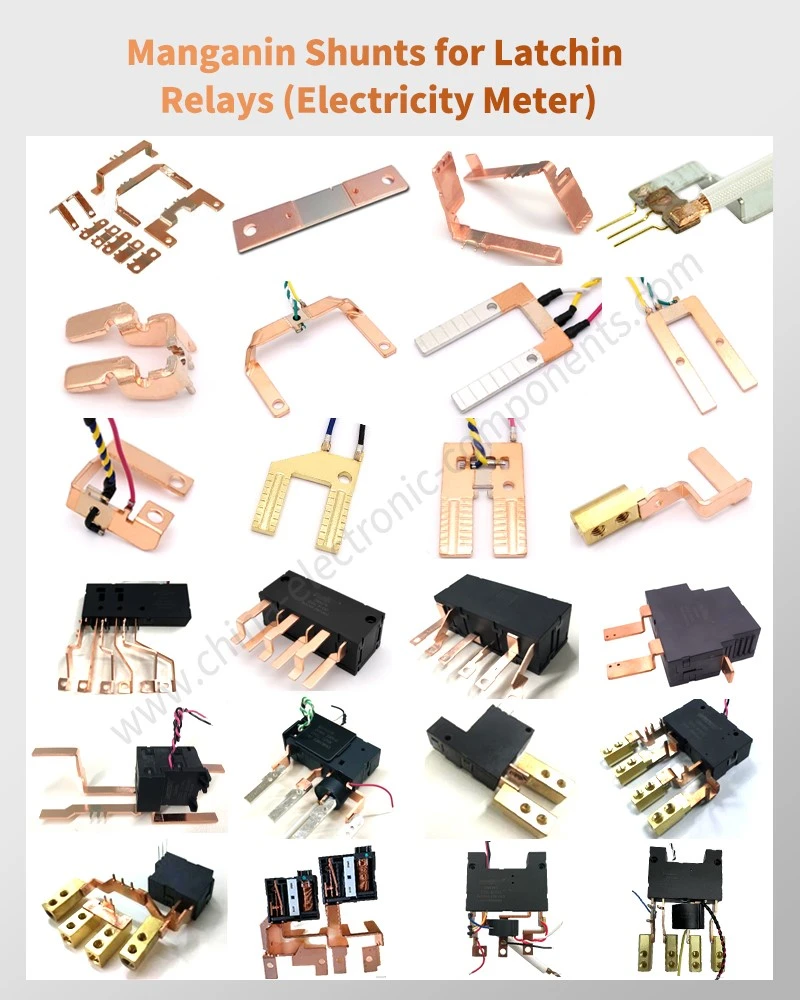

1. Mangánový medený skrat
Štruktúra základného materiálu:
Použitá je bimetalová kompozitná štruktúra z čistej medi T2Y2 a ​​mangánovej medi. Čistá meď T2Y2 ponúka vysokú vodivosť, zatiaľ čo mangánová meď ponúka nízky teplotný posun a vysoko stabilný odpor. Oba sú pevne spojené pomocou zvárania elektrónovým lúčom (EBW), čím sa dosahuje dokonalá rovnováha medzi elektrickým výkonom a mechanickou pevnosťou.

Výrobný proces:

Kombinácia procesov: zváranie elektrónovým lúčom (EBW) + presné razenie;

Tepelné spracovanie: 120 stupňov × 10-hodinové starnutie, aby sa zabezpečila stabilná odolnosť;

Elektrický výkon: Tolerancia odporu ±5%, spotreba energie<50 mW;

Voliteľné zakončenie: Integrovaný olovený drôt.

Vlastnosti produktu:

Extrémne nízky kontaktný odpor rozhrania meď-mangán a meď, stabilný prenos prúdu;

Vysoko konzistentný teplotný koeficient, dlhodobá{0}}spoľahlivosť;

Prispôsobiteľné hodnoty odporu a rozmery podľa zákazníckych výkresov alebo vzoriek.

Typické aplikácie:

Predplatené elektromery, systémy AMR, fotovoltaické moduly na ukladanie energie, nové zariadenia na nabíjanie energie atď.

2. Cap Contact
Materiálové zloženie:
Zliatina oxidu strieborného AgSnO₂In₂O₃ vyrobená metódou vnútornej oxidácie kombinuje vynikajúcu vodivosť, odolnosť pri zváraní a silnú schopnosť zhášať oblúk, vďaka čomu je ideálnym kontaktným materiálom pre aplikácie s vysoko{0}}frekvenčným spínaním.

Výrobný proces:

Metóda lisovania: extrúzia za studena alebo presné razenie;

Proces zvárania: Pre bezpečnú montáž je k dispozícii odporové zváranie alebo laserové zváranie.

Povrchová úprava: Postriebrenie, poniklovanie-pod-strieborným pokovovaním a ďalšie dostupné možnosti.

Prispôsobiteľné tvary: Ploché, pologuľovité a stupňovité čiapky.

Výhody produktu:

Minimálna erózia oblúka a dlhá životnosť kontaktu;

Použiteľné pre rôzne štruktúry blokovacích relé a prúdové hodnoty.

Aplikácie:

Používa sa v priemyselných relé, výkonových relé, inteligentných meracích prístrojoch a nových moduloch riadenia energie.

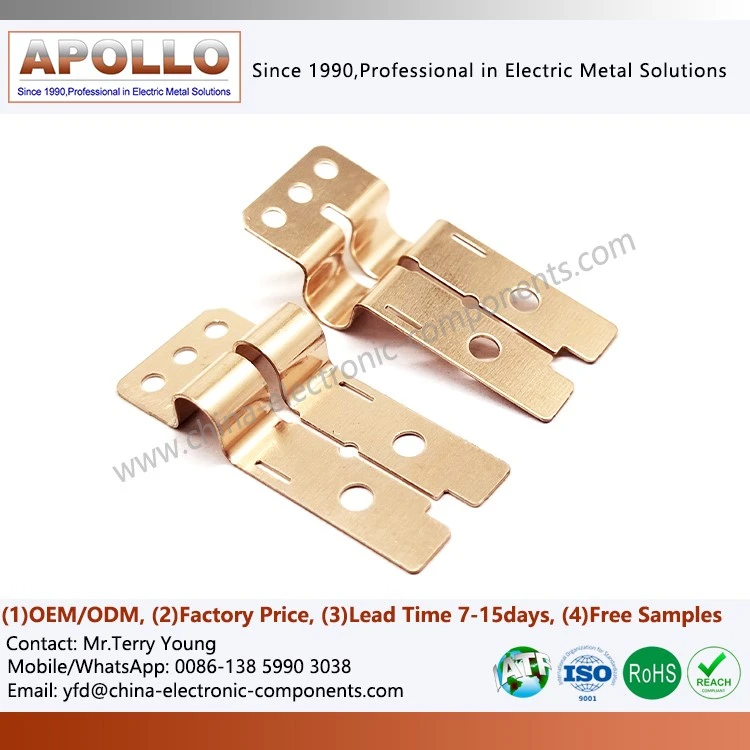

3. Pohyblivý terminál - Vysoko flexibilný a vodivý hlavný komponent
Výber materiálu:
Vyrobené z berýliovej medi (CuBe₂), vysoko{0}}zliatiny medi, precízne-lisovanej a tepelne-spracovanej na spevnenie. Berýliová meď, známa ako „elastický kráľ“ zliatin medi, ponúka vynikajúcu rovnováhu pevnosti, vodivosti a odolnosti proti únave, vďaka čomu je kľúčovým materiálom pre spoľahlivú prevádzku a presné vedenie v relé.

Vlastnosti a výhody materiálu:

Vysoká pevnosť a vysoká vodivosť: Po tepelnom spracovaní môže pevnosť dosiahnuť 1300 MPa a vodivosť je väčšia alebo rovná 20 % IACS.

Vynikajúca elasticita a odolnosť proti únave: Miera obnovenia elasticity je väčšia alebo rovná 95 %, čo zaisťuje, že nedochádza k deformácii počas-dlhodobej prevádzky.

Odolnosť proti opotrebeniu a korózii: Nikel/strieborné pokovovanie zvyšuje odolnosť proti korózii a oxidácii.

Anti-iskrenie: Ne-magnetické a neiskriace-, vhodné pre vysoko-bezpečnostné reléové prostredia.

Výrobný proces:

Presné razenie + starnutie roztoku;

Povrchová úprava: Nikel, striebro alebo antioxidačný{0}náter;

Prispôsobiteľná štruktúra: Podporované sú vlastné veľkosti, hrúbky a koncové tvary.

Aplikácie:
Vhodné pre-vysoko presné elektrické zariadenia, ako sú západkové relé, termostaty, automobilové elektronické konektory a mikrospínače.

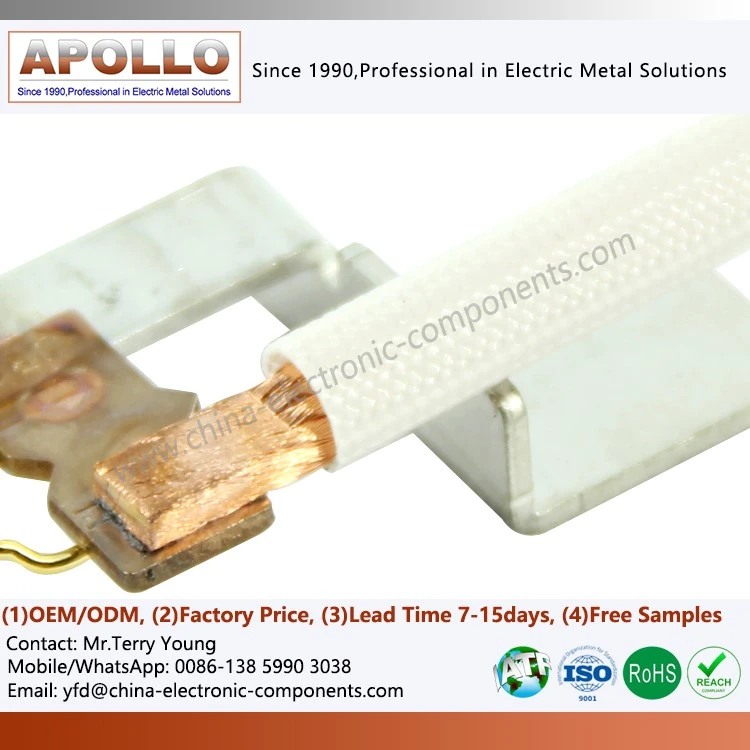

4. Zostava na zváranie pleteným drôtom
Štruktúra:
Pozostáva z vysoko vodivého medeného opleteného drôtu a medených svoriek spojených spájkovaním, odporovým zváraním alebo laserovým zváraním a poskytuje flexibilný most medzi vnútornou prúdovou dráhou a vťahovacím-systémom západkového relé.

Výrobný proces:

Pletená štruktúra: Tkaná z viacerých prameňov jemného medeného drôtu pre výnimočnú flexibilitu.

Spôsoby zvárania: K dispozícii je spájkovanie, odporové zváranie a laserové zváranie.

Povrchová úprava: Strieborné alebo cínové pokovovanie pre lepšiu odolnosť proti oxidácii a spoľahlivosť spájkovaných spojov;

Test flexibility: Funguje stabilne po 50 000 cykloch ohybu alebo rovných.

Vlastnosti produktu:

Vynikajúca flexibilita, silná odolnosť voči vibráciám a prispôsobivosť vysoko-magnetickej príťažlivosti;

Nízky kontaktný odpor a nízka tvorba tepla;

Kompaktná konštrukcia vhodná pre malé-výkonové relé.

Berýliová meď je známa ako „elastický kráľ“ zliatin medi. Jeho jedinečné vlastnosti materiálu poskytujú spoľahlivú mechanickú odolnosť a elektrickú stabilitu pre západkové relé.Medzi kľúčové vlastnosti patrí:

Vysoká pevnosť, vysoká tvrdosť, vysoká vodivosť a vysoká elasticita;

Odolnosť proti opotrebeniu, odolnosť proti únave, odolnosť proti korózii a odolnosť proti tepelným šokom;

Ne-magnetické a neiskriace-, vhodné pre vysoko{2}}bezpečnostné elektrické zariadenia;

Tepelným spracovaním sa dosahuje vysoká pevnosť a vysoká vodivosť.

Aplikácie:
Používa sa pri výrobe relé, termostatov, elektronických konektorov, automobilových elektronických súčiastok, kief, elektród, foriem a nástrojov odolných proti výbuchu-.

XIAMEN APOLLO sa môže pochváliť automatizovanými výrobnými linkami na lisovanie a zváranie elektrónovým lúčom, zariadeniami na vákuové tepelné spracovanie a presnými testovacími systémami na zabezpečenie stabilného výkonu každého komponentu západkového relé pri vysokom zaťažení.

Systém kvality:

Prísne dodržiava normy ISO9000, IATF16949, RoHS a REACH;

Úplná{0}}kontrola SPC procesu;

Testovanie odolnosti a nárastu teploty;

EB pevnosť zvarového spoja a metalografická analýza;

100% testovanie rozmerov a elektrických vlastností.

Inteligentný merač energie

Predplatený elektromer

Systém AMR

Automatické ovládanie / zložený spínač

Priemyselný modul merania a riadenia výkonu

XIAMEN APOLLO poskytuje prispôsobený dizajn a výrobné služby súčastí magnetického západkového relé, ktoré podporujú:

Návrh odporu mangánovej medi a hodnotenie tepelnej stability;

Simulácia mechanickej pevnosti terminálu relé;

Krivka elasticity výliskov z berýliovej medi a testovanie životnosti;

Riešenie optimalizácie procesu zvárania a montáže.

OEM/ODM: Prijímame zákaznícke výkresy a vývoj prototypov, poskytujeme rýchle prototypovanie a hromadnú výrobu.

Bezplatné vzorky: Môžeme poskytnúť 10–50 vzoriek na testovanie a overenie.

Dodacia lehota: 3–5 dní pre vzorky, 7–10 dní pre objednávky.

Výrobná kapacita: Až 300 000 000 kusov za mesiac. Balenie: Vnútorné plastové vrecko / krabica + vonkajší kartón / paleta.
Platobný termín: T/T, L/C (USD/EUR/RMB).
