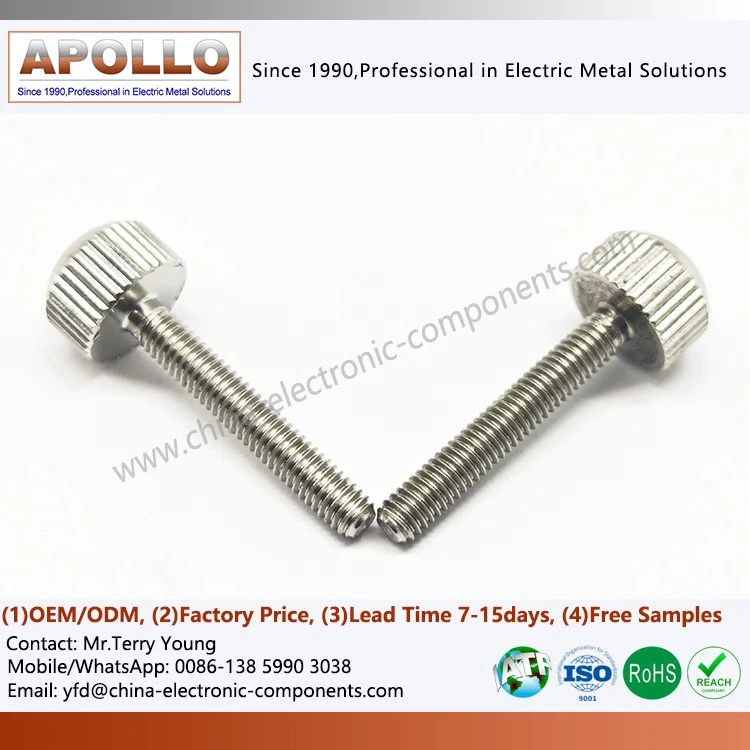

Vysoký typ vrúbkovanej palcovej skrutky
Popis produktov
Vrúbkované skrutky vysokého typu patria v užšom zmysle do kategórie ručne-ovládačov. V inžinierskych aplikáciách však fungujú skôr ako presné-ladiace „rozhranie človeka-stroja“.
V porovnaní s bežnými plochými skrutkami -typu ručných skrutiek spočíva hlavná konštrukčná črta skrutiek „vysokého{1}}typu vo výrazne zväčšenej axiálnej hrúbke a pozdĺžnej výške hlavy. Táto zmena trojrozmernej geometrie nielenže poskytuje väčšiu plochu fyzického kontaktu pre prsty pracovníka, ale tiež výrazne zvyšuje efekt ramena páky počas otáčania. Jeho podstatné vlastnosti sú:
Mechanika-bez náradia: Eliminuje spoliehanie sa na externé nástroje, ako sú skrutkovače a šesťhranné kľúče. Úpravy polohy mikrometra-a spoľahlivé utiahnutie je možné dosiahnuť čisto ručným otáčaním, čím sa výrazne skrátia prestoje zariadenia na údržbu.
Vysoká{0}}reaktívna spätná väzba: Vysoká hlava v kombinácii s husto opracovaným vrúbkovaním umožňuje operátorom získať jasnú a citlivú spätnú väzbu o odporu aj vtedy, keď majú nasadené priemyselné rukavice alebo ruky znečistené rezným olejom/potom, čím sa zaisťuje tá správna sila utiahnutia.
Hlavné funkcie: Rýchla inštalácia a demontáž bez náradia- s presným prenosom krútiaceho momentu
| Rýchle nasadenie a odstránenie{0}}bez použitia nástroja | Počas zmien na výrobnej linke, údržby zariadení alebo núdzových opráv môžu operátori uťahovať alebo povoľovať ryhované palcové skrutky iba pomocou palca a ukazováka, čím sa eliminuje čas plytvaný hľadaním, zarovnávaním a výmenou nástrojov, čím sa doba jedného cyklu demontáže/montáže stlačí na druhú úroveň. |
| Deterministický výstup krútiaceho momentu prstov | Prostredníctvom predĺženého ramena páky vysoko{0}}profilovej hlavy a vysoko účinného protišmykového vrúbkovania{1} sa dá malá tangenciálna sila pôsobiaca prstami operátora premeniť na axiálnu upínaciu silu vo veľkom pomere. Zároveň, keďže limit krútiaceho momentu ľudskej ruky je prirodzene obmedzený, má táto skrutka s vrúbkovanou hlavou funkciu ochrany proti nadmernému{3}}utiahnutiu, vďaka čomu je obzvlášť vhodná na flexibilné zaistenie krehkých častí alebo presných tlakových plôch. |
| Dvojité umiestnenie zraku a dotyku | V zložitých skriniach alebo v prostredí s nízkym{0}}osvetlením sa vysoký profil ľahko zachytí vizuálne, zatiaľ čo vrúbkovaná textúra poskytuje jasnú hmatovú spätnú väzbu, ktorá umožňuje operátorom potvrdiť počiatočné zapojenie závitov bez vizuálnej kontroly, čím sa eliminuje riziko nesprávneho zarovnania a nesprávneho zarovnania závitov. |
Podrobné špecifikácie: Kvalita sa odráža v každom mikroskopickom prvku
Vypáliť-voľné vrúbkované zuby
Ručná otočná skrutka Pomocou špicatého ryhovacieho kolieska s kontrolovaným tlakom sú ryhované zuby plné a zaoblené, šetrné k pokožke bez toho, aby spôsobovali rezy.
01
Dokončenie závitu
Drsnosť povrchu Ra bokov závitu po ryhovaní je menšia alebo rovná 0,8 μm. Pomocou maziva alebo povlaku možno uťahovací moment znížiť o 30 %.
02
Jednotné skosenie hlavy
Hlava s vysokým{0}}profilom má v hornej časti konzistentné skosenie, bez excentricity alebo dvojitých línií, čo vizuálne prináša presnosť.
03
Hladký koniec tváre bez preliačin
Po česaní za studena alebo sústružení je čelo hlavy hladké, vhodné na laserové značenie, výsledkom čoho je jasný kontrast.
04
Žiadne zvyšky pokovovania
Po povrchovej úprave odstredivým sušením alebo čistením nedochádza k usadzovaniu zinku alebo niklu v závitoch, čo zaručuje hladké skrutkovanie.
05
Výrobný proces a technické normy
Vysoko-kvalitný vzhľad a vnútorná mechanická pevnosť vychádzajú z našej prísnej kontroly nad výrobným procesom:
1. Presné CNC sústruženie
Na rozdiel od lacných-nákladov za studena bežne používaných v tradičných priemyselných odvetviach (ktoré ľahko vedú k neostrému vrúbkovaniu a lokalizovanej deformácii vodiacej skrutky), naše vysoko{1}}ryhované skrutky sa primárne vyrábajú pomocou viacosových presných CNC švajčiarskych-sústruhov/frézovacích strojov na vysokorýchlostné-rezanie. Od podávania tyče až po ryhovanie, stupňovité sústruženie, drážkovanie a dokončovanie závitov, všetko je dokončené v jednej stanici, čím sa eliminujú kumulatívne tolerancie spôsobené sekundárnym upnutím.
2. Extrúzia-Technológia valcovania závitov
Závitová časť využíva proces valcovania závitov vytláčaním za studena. Táto metóda beztrieskového obrábania neprerušuje kontinuitu kovových vlákien, výsledkom čoho sú rafinované a kalené zrná na povrchu závitu. Pevnosť závitu v ťahu a šmyku je zvýšená o viac ako 30% v porovnaní s bežnými obrábanými závitmi, čím sa eliminuje odlupovanie závitu spôsobené častým ručným doťahovaním.
3. Rafinované zrážanie hrán:Každá skrutka s vrúbkovanou hlavou má na vrchu jemné konkávne alebo ploché -skosenie a koniec vodiacej skrutky je podobne skosený s plochou alebo skosenou hlavou. To nielenže eliminuje všetky ostré otrepy, ale tiež umožňuje rýchle zarovnanie skrutky s otvorom a jej hladké zaskrutkovanie, dokonca aj v režime slepej montáže.
kontaktujte nás
Poskytujeme nielen štandardizovanéVrúbkované skrutky do panelu, ale ponúkajú aj integrované konštrukčné riešenia upevnenia založené na štruktúre vybavenia zákazníka, spôsoboch montáže a koncových{0}}prostrediach použitia, od výberu materiálu a optimalizácie konštrukcie až po hromadnú výrobu, čo pomáha projektom dosiahnuť stabilnejšiu efektivitu montáže a dlhodobú{1}}spoľahlivosť.
