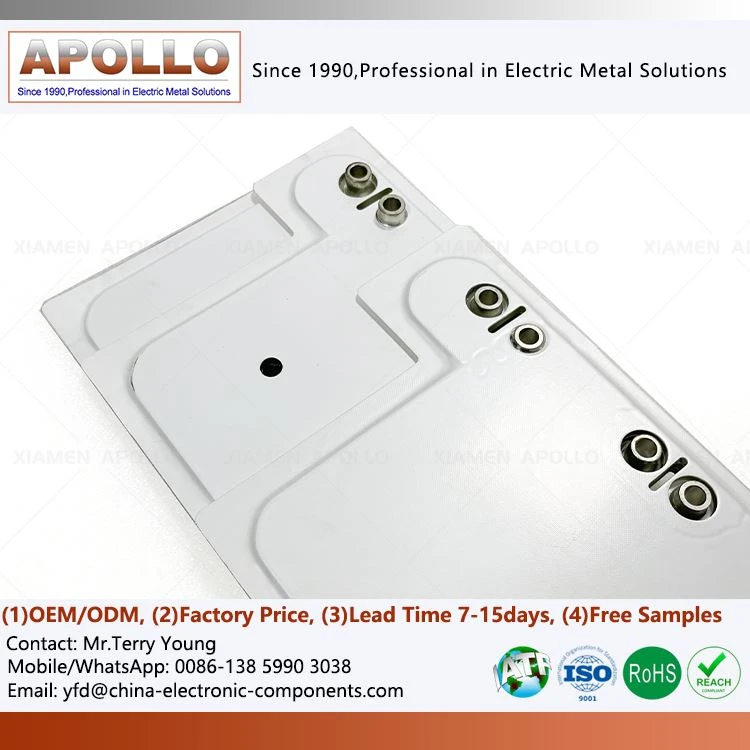

Laminovaná prípojnica meď bez pocínovania
Popis produktov
Táto laminovaná prípojnica medená bez pocínovania je integrovaná tuhá prípojnica vytvorená striedavým ukladaním viacerých vrstiev-kvalitných medených vodičov (zvyčajne T2 bezkyslíkatej{2}}meď alebo séria C11000) s vysokovýkonnými{4}}izolačnými materiálmi (ako je PET, polyimid alebo epoxidová sklenená tkanina) a ich vytvrdzovaním{5}} lisovaním za tepla{5}. Kľúčovou charakteristikou je, že povrchy vodičov nepodliehajú žiadnemu galvanickému pokovovaniu (ako je pokovovanie cínom, niklom alebo striebrom), čím sa zachovávajú prirodzené fyzikálne a chemické vlastnosti medi.

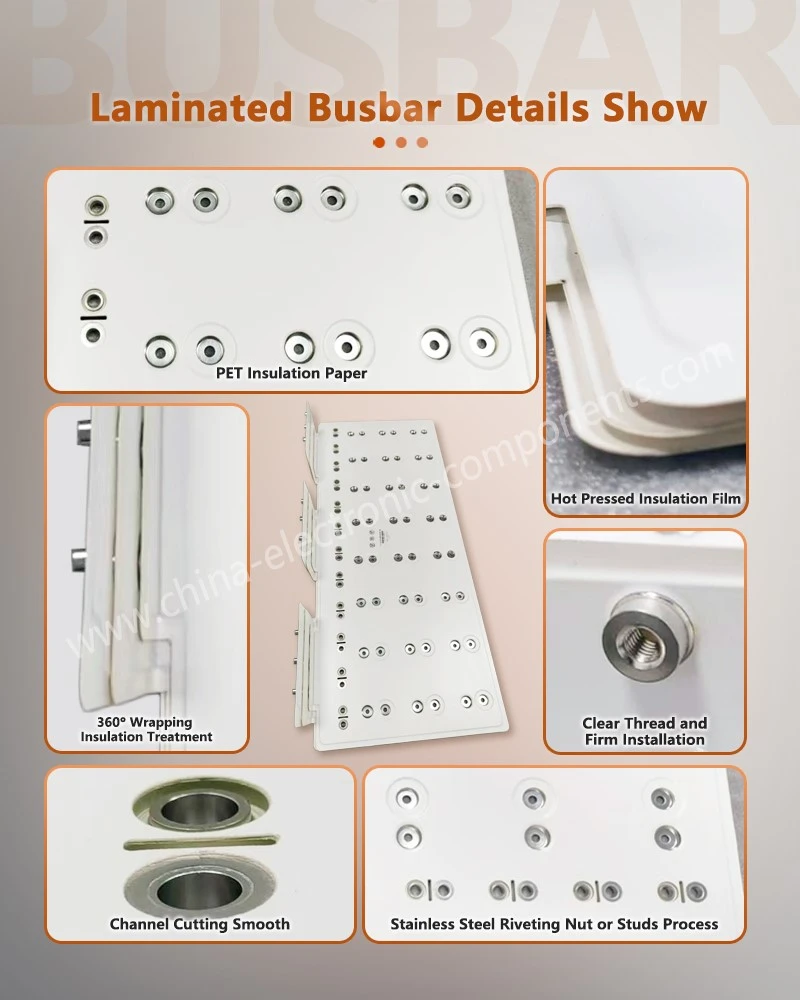

Kľúčové štrukturálne vlastnosti:
Neupravený medený povrch: Vrstvy vodičov vykazujú charakteristický ružový-červený kovový lesk medi, bez strieborných-bielych (cín/nikel) alebo jasne žltých (zlatých) vrstiev pokovovania.
Štruktúra medzivrstvy s nízkou{0}}impedanciou: Izolačné vrstvy pevne spájajú kladné/záporné alebo fázové vodiče, čím vytvárajú štruktúru podobnú plochému-doskovému kondenzátoru, ktorá výrazne znižuje indukčnosť slučky.
Integrované pevné pripojenie: Na rozdiel od voľných spojení typických pre káble, táto laminovaná prípojnica ponúka výnimočnú mechanickú tuhosť; môže slúžiť ako konštrukčný komponent v skrini a poskytuje stabilnú podporu pre napájacie zariadenia, ako sú kondenzátory a moduly IGBT.
Výhody dizajnu
Elektromagnetická optimalizácia
Laminovaná štruktúra minimalizuje oblasť slučky, účinne potláča elektromagnetické rušenie (EMI) a zvyšuje kompatibilitu systému.
01
Vysoká hustota výkonu
Plochá laminovaná konfigurácia umožňuje-prenos vysokého prúdu v obmedzenom priestore, čo uľahčuje miniaturizáciu zariadenia.
02
Zvládanie stresu
Flexibilné kompozitné vrstvy chránia pred rozdielnou tepelnou rozťažnosťou, čím znižujú mechanické namáhanie počas-dlhodobej prevádzky.
03
Jednoduché pripojenie
Holé medené koncovky umožňujú priame skrutkovanie alebo krimpovanie, čo zjednodušuje proces montáže.
04
Tepelná synergia
Viacvrstvová štruktúra v kombinácii s vynikajúcou tepelnou vodivosťou medi podporuje rovnomernú distribúciu tepla pre laminovanú zbernicu pre distribúciu základnej dosky smerovača.
05
Výhody použitia: Ideálny nosič pre UPS a napájacie zdroje serverov
Priemyselný neprerušiteľný zdroj{0} UPS s vysokým výkonom
Slučka jednosmerného prúdu s extrémne nízkou indukčnosťou je skonštruovaná medzi meničom a modulom jednosmerného kondenzátora, aby pohltila vlnenie a špičky generované vysokofrekvenčným prepínaním IGBT{1}}, čím sa zaisťuje absolútna čistota a stabilita napájacieho zdroja priemyselnej-triedy.
Modulárne napájanie servera (PSU)
V reakcii na prísne obmedzenia výšky a hĺbky serverových stojanov dosahuje laminovaná prípojnica distribúciu prúdu s vysokou{0}}hustotou prostredníctvom viacvrstvovej tenkej štruktúry, ktorá sa dokonale prispôsobuje architektúre napájacieho zdroja s vysokou-hustotou 1U/2U.
Konvertor na ukladanie energie (PCS)
Poskytuje polovodičový-vodivý mostík s vysokým izolačným napätím a nízkou indukčnosťou medzi vysokonapäťovou batériou a obojsmerným meničom na zlepšenie účinnosti nabíjania a vybíjania.
Vysokofrekvenčný{0}indukčný ohrev a frekvenčný menič
Vo vysoko{0}}frekvenčných a vysoko{1}}výkonových frekvenčných meničoch, ktoré vyžadujú extrémne nízku indukčnosť zbernice, slúži zbernica Power Distribution Unit BusBar ako spojovací nosič pre hlavný napájací modul na zlepšenie dynamickej odozvy systému.

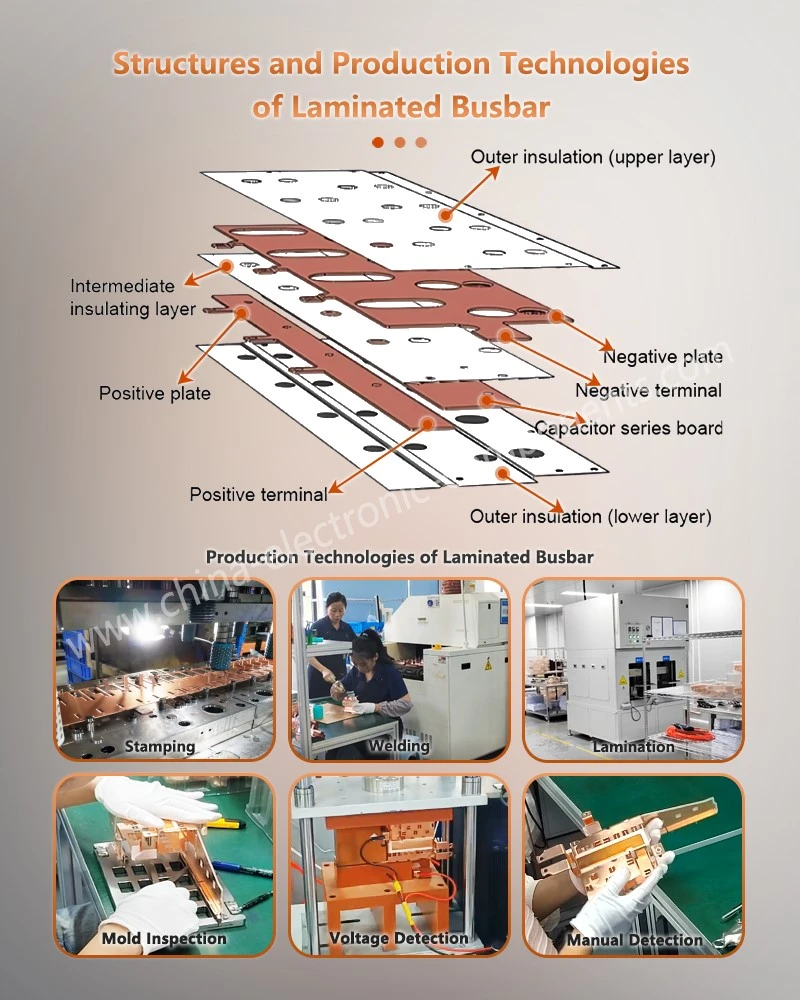

Výrobný proces a výrobné výhody
Príprava materiálu:Presné rezanie a čistenie medených materiálov; predbežná{0}úprava izolačných fólií na odstránenie nečistôt a vlhkosti.
Laminovanie a polohovanie:Viac{0}}vrstvové zarovnanie a stohovanie v čistom prostredí s použitím polohovacích prípravkov na zaistenie presnosti.
Vysokotlaková-teplotná, vysokotlaková-laminácia:Použitie špecializovaných lisov a zariadení na vytvrdzovanie na dosiahnutie silného spojenia medzi-vrstvami, čím sa vytvorí integrovaná štruktúra bez delaminácie.
Tvarovanie a obrábanie:CNC dierovanie, ohýbanie alebo rezanie laserom na dosiahnutie konečného tvaru a konfigurácie montážnych otvorov.
Terminálové spracovanie:Zachovanie holých medených plôch; čistenie a ochrana povrchu v prípade potreby; cínovanie.
Overenie kvality:Testovanie indukčnosti, testovanie izolačného napätia, testovanie pevnosti v odlupovaní, tepelné cyklovanie a komplexná vizuálna kontrola laminovanej zbernice pre základnú dosku internetového smerovača.
kontaktujte nás
NepokovovanéLaminovaná zbernica pre rozvod energie na stojaneje viac než len vodivé konektory; sú životne dôležité komponenty, ktoré umožňujú vysokú účinnosť, vysokú spoľahlivosť a vysokú integráciu v moderných-systémoch vysokého napájania.
Tento produkt s optimalizovanou laminovanou štruktúrou, vysoko{0}}výkonnými medenými materiálmi, precíznou výrobou a inžinierstvom šitým na mieru pre aplikácie UPS a serverového napájania spĺňa komplexné požiadavky na priestor, elektrický výkon a spoľahlivosť výkonovej elektroniky ďalšej-generácie.
Ak vyvíjate projekty zahŕňajúce systémy UPS, napájacie zdroje serverov alebo zariadenia na ukladanie energie, ponúkame profesionálnu návrhársku a výrobnú podporu pre laminované prípojnice-prispôsobené vašim elektrickým parametrom, konštrukčným špecifikáciám a požiadavkám na montáž-, aby sme vám pomohli dosiahnuť vynikajúci výkon produktu a stabilnejšie dodanie.
